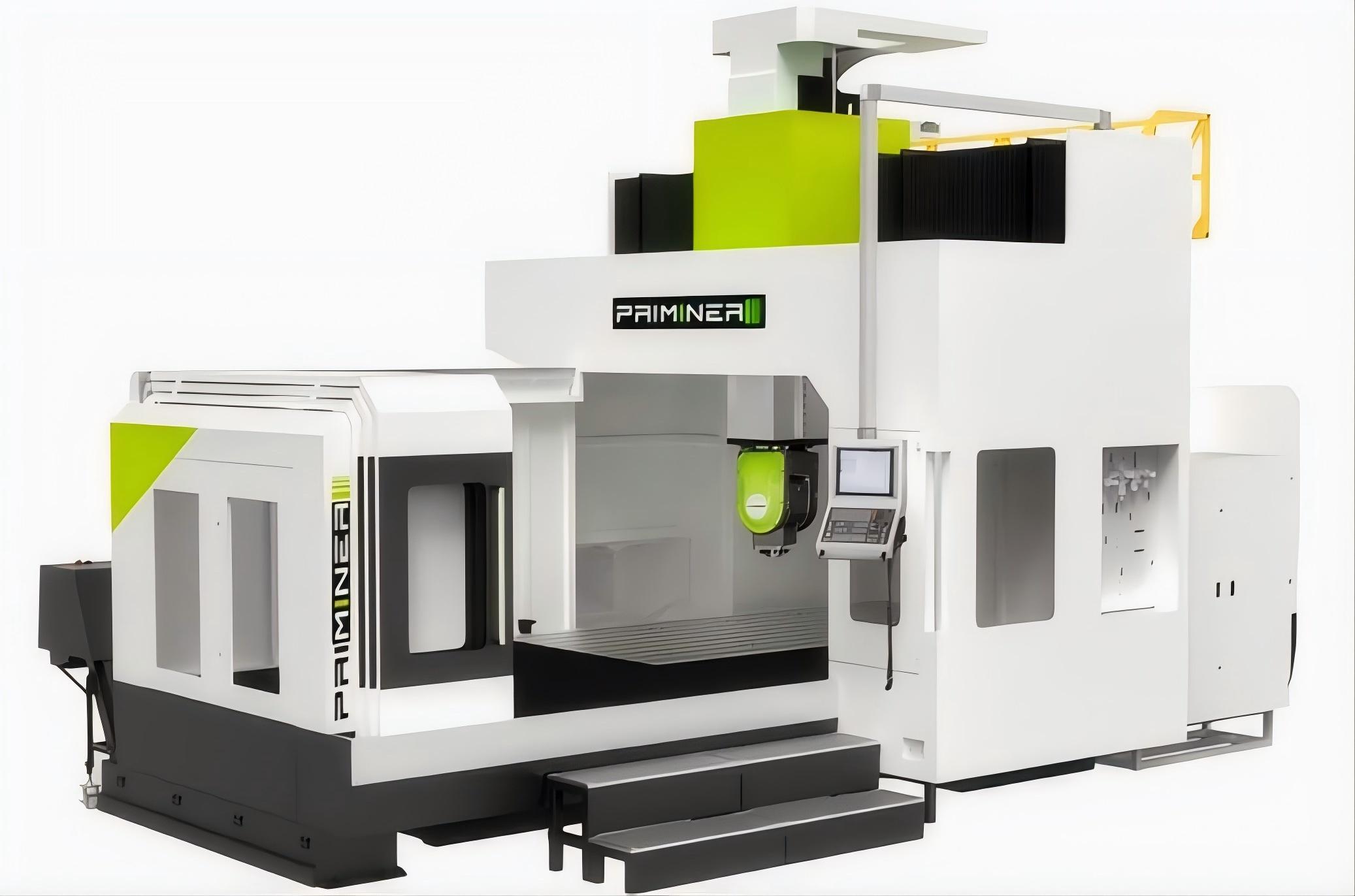

五軸高速龍門加工中心GT320-5X
GT320-5X 五軸高速龍門加工中心
- X軸 行程： 3300mm
- Y軸 行程： 2700mm
- Z軸 行程： 1000mm
- 工作臺尺寸： 3300×1700mm
- 主軸： HSK A63
- 最大承重： 10000kg
GT320-5X 五軸高速龍門加工中心
工作臺
工作臺尺寸：3300×1700mm
T型槽規格 (寬度×數量×間距）：22 x 9 x 170 mm
最大承重：10000 kg
行程
行程：X=3300mm,Y=2700mm,Z=1000mm
90度中心線至工作臺距離 465-1465mm
主軸鼻端到工作臺 105-1105mm
龍門寬度 2000mm
A/C擺頭 ：S型
A/C軸旋轉角度 ±108°/±270°
A/C軸鎖緊扭矩 2000/3000Nm
主軸
主軸錐孔：HSK A63
主軸轉速：24000 rpm
主軸電機功率：30/35 kW
主軸電機扭矩：72/85 Nm
快移速度
X/Y/Z軸快移速率：20 mm/min
切削進給速率： 1-12000mm/min
A/C軸最大速度：50 rpm
刀庫
刀庫容量：60 把
最大刀長：300 mm
最大刀具直徑(滿刀/鄰空刀）：Φ80 / Φ125 mm
最大刀具重量：8 kg
精度 (VDI 3441·全行程)
XYZ定位精度：0.012/0.012/0.010 mm
XYZ重復定位精度：0.010/0.010/0.006 mm
A/C軸圓光柵測量精度：8/6 arc-sec（定位精度）； 4/3 arc-sec（重復定位精度）
機器重量和尺寸
外型尺寸：8292×5095×5570 mm
重量：30000 kg
DD馬達直驅式A/C擺頭
全封閉防護置
S型擺頭，HSK A63內藏式主軸24000rpm
排屑器（兩個螺旋排屑器，一個鏈板排屑器）
三軸直接測量光柵尺系統，A/C軸標配圓光柵
60把HSK A63鏈?zhǔn)降稁?/span>
±0.1度高精度主軸水冷系統
主軸油氣潤滑系統
剛性攻牙
工業制冷空調
Ethernet，CF卡和USB接口
中央集中自動進給潤滑油系統
刀具切屑冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作維修手冊及控制電路資料
M型擺頭，HSK A100內藏式主軸15000rpm 40/50kW，103/129Nm，40/60把鏈?zhǔn)降稁?/span>
主軸中心出水
刀具測量?jī)x
工件測量?jī)x
油水分離系統
回轉中心誤差自動校正系統
自動斷電功能
防碰撞系統
200GB擴展程序存儲
