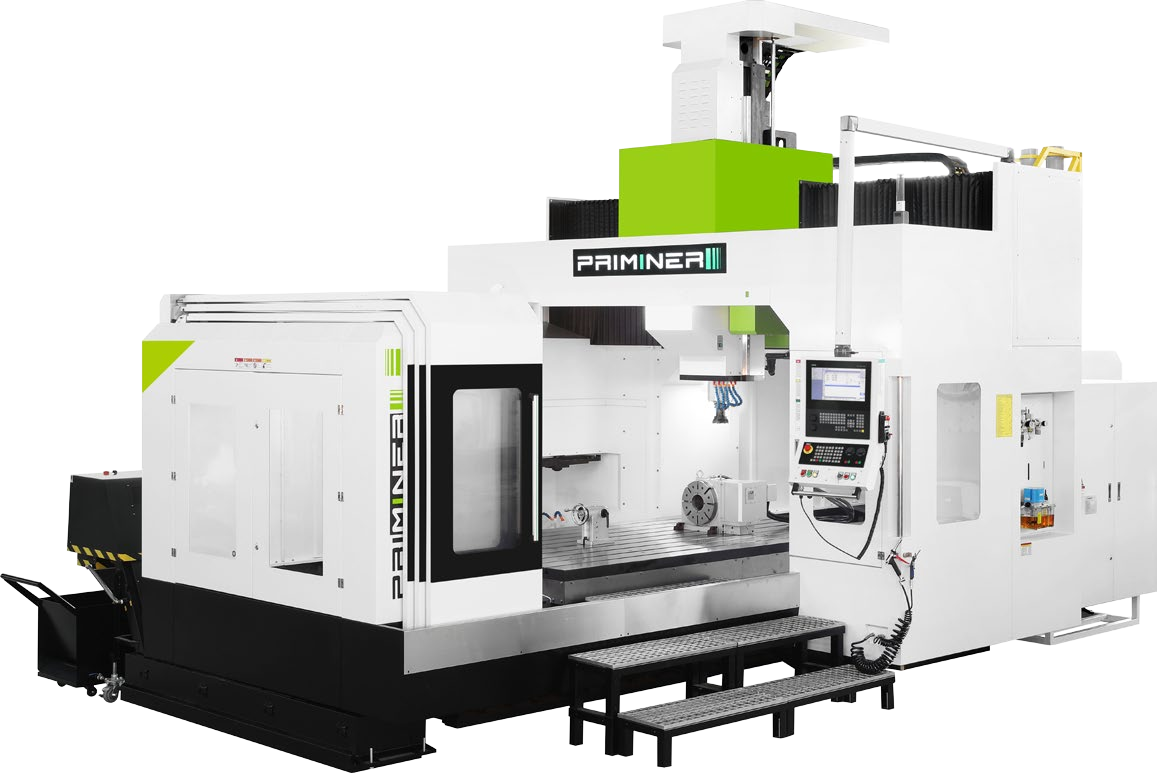

高剛性龍門加工中心V2516
技術規格 V2516 工作臺工作臺尺寸 2500×1400 mm T 型槽(寬度 × 數量 ×間距) 22×7×170 mm 最大承重 7000 kg行程X/Y/Z 行程 2500/1600/800 mm 主軸鼻端到工作臺距離 200-1000 mm 龍門寬度 1600 mm主軸主軸錐孔和轉速 HSK A100, 12000 rpm 主軸功率和扭矩 (SIEMENS) 20/22.5 kW, 29
- X軸 行程： 2500mm
- Y軸 行程： 1600mm
- Z軸 行程： 800mm
- 工作臺尺寸： 2500×1400 mm
- 主軸： HSK A100, 12000 rpm
- 最大承重： 7000 kg
技術規格 V2516
工作臺
工作臺尺寸 2500×1400 mm
T 型槽(寬度 × 數量 ×間距) 22×7×170 mm
最大承重 7000 kg
行程
X/Y/Z 行程 2500/1600/800 mm
主軸鼻端到工作臺距離 200-1000 mm
龍門寬度 1600 mm
主軸
主軸錐孔和轉速 HSK A100, 12000 rpm
主軸功率和扭矩 (SIEMENS) 20/22.5 kW, 298/346 Nm
快速移動
X/Y/Z軸快移速率 15/20/20 m/min
切削進給速率 1-12000 mm/min
刀庫
刀庫容量 40把
最大刀長 400mm
最大刀具直徑（滿刀/凌空刀） Φ125/Φ250 mm
最大刀具重量 16kg
精度 (VDI 3441·全行程)
XYZ軸定位精度 0.012/0.01/0.010 mm
XYZ軸重復定位精度 0.01/0.008/0.006 mm
機器重量和尺寸
外型尺寸(長×寬×高) 7470×4160×4200 mm
重量 20500 kg
HSK A100內藏式主軸12000rpm
全封閉防護罩
排屑器(兩個螺旋排屑器，一個鏈板排屑器）
40把鏈?zhǔn)降稁?kù)
三軸直接測量光柵尺系統
±0.1度高精度主軸水冷系統
工業制冷空調
Ethernet，CF卡USB接口
中央集中自動進給潤滑系統
刀具切屑冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作維修手冊及控制電路資料
HSK A63內藏式主軸18000 rpm 30/36 kW_85/102 Nm(SIEMENS，60把鏈?zhǔn)降稁?kù))
主軸中心出水
刀具測量?jī)x
工件測量?jī)x
自動斷電功能
