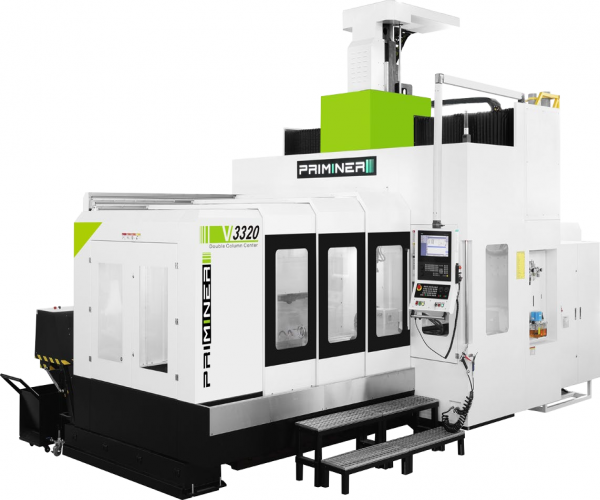

V3320高剛性龍門加工中心
V3320高剛性龍門加工中心
- X軸 行程： 3300mm
- Y軸 行程： 2700mm
- Z軸 行程： 1000mm
- 工作臺尺寸： 3300×1700 mm
- 主軸： HSK A100，12000 rpm
- 最大承重： 10000 kg
技術規格：V3320
工作臺
工作臺尺寸：3300×1700 mm
T 型槽(寬度 × 數量 ×間距)：22×9×170 mm
最大承重：10000 kg
行程
X/Y/Z 行程：3300/2700/1000 mm
主軸鼻端到工作臺距離：250-1250 mm
龍門寬度：2000 mm
主軸
主軸(標配)：HSK A100，12000 rpm
主軸功率和扭矩(SIEMENS)：20/22.5 kW，298/346 Nm
快速移動
X/Y/Z軸快移速率：20 m/min
切削進給速率：1-12000 mm/min
刀庫
刀庫容量：40把
最大刀長：400 mm
最大刀具直徑（滿刀/鄰空刀）：Φ125/Φ250 mm
最大刀具重量：16 kg
精度 (VDI 3441·全行程)
XYZ軸定位精度 (配備光柵尺)：0.015/0.015/0.010 mm
XYZ軸重復定位精度 (配備光柵尺)：0.010/0.010/0.006 mm
機器重量和尺寸
外型尺寸(長×寬×高)：8292×5095×5080 mm
重量：32000 kg
HSK A100內藏式主軸12000rpm
全封閉防護罩
排屑器(兩個螺旋排屑器，一個鏈板排屑器）
三軸直接測量光柵尺系統
±0.1度高精度主軸水冷系統
工業制冷空調
Ethernet，CF卡USB接口
中央集中自動進給潤滑系統
刀具切屑冷卻系統
LED工作燈
LED三色警示燈
分離式電子手輪
工具箱
地基墊鐵和調整螺栓
自動沖渣功能
高壓水槍
清潔氣槍
操作維修手冊及控制電路資料
HSK A63內藏式主軸18000rpm 26/36 kW_124/176 Nm(SIEMENS)
皮帶主軸帶齒輪箱
主軸中心出水
刀具測量?jī)x
工件測量?jī)x
90°側銑頭
60把鏈?zhǔn)降稁?kù)
自動斷電功能
